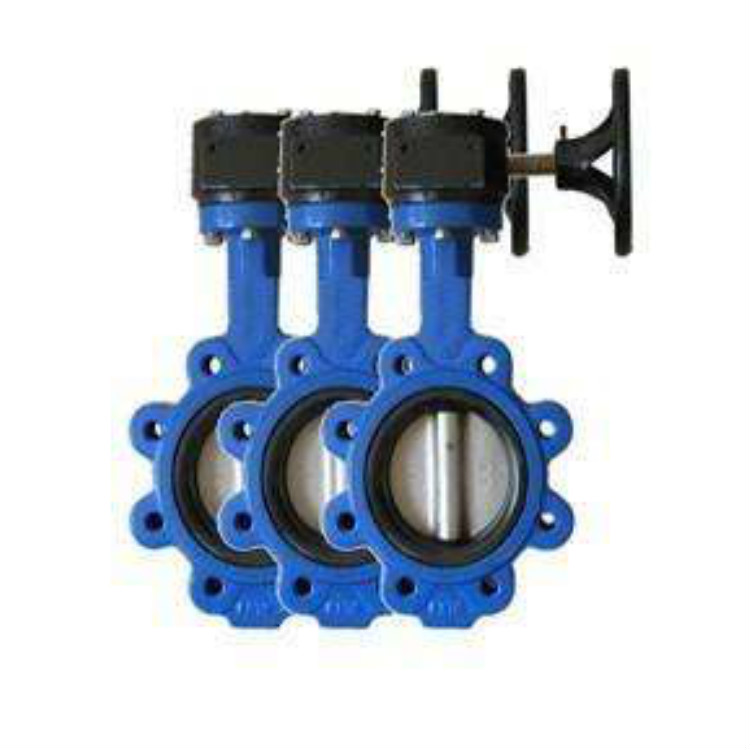

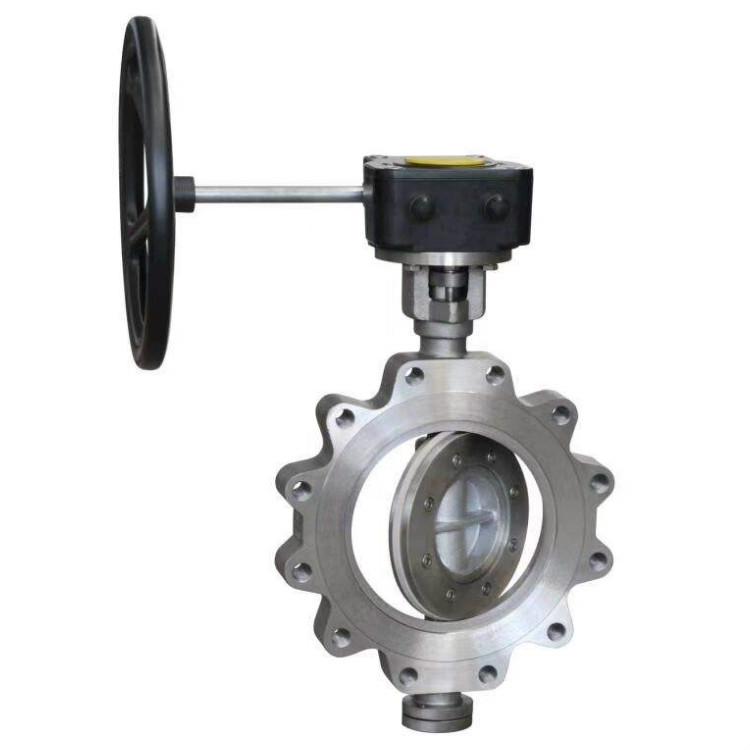

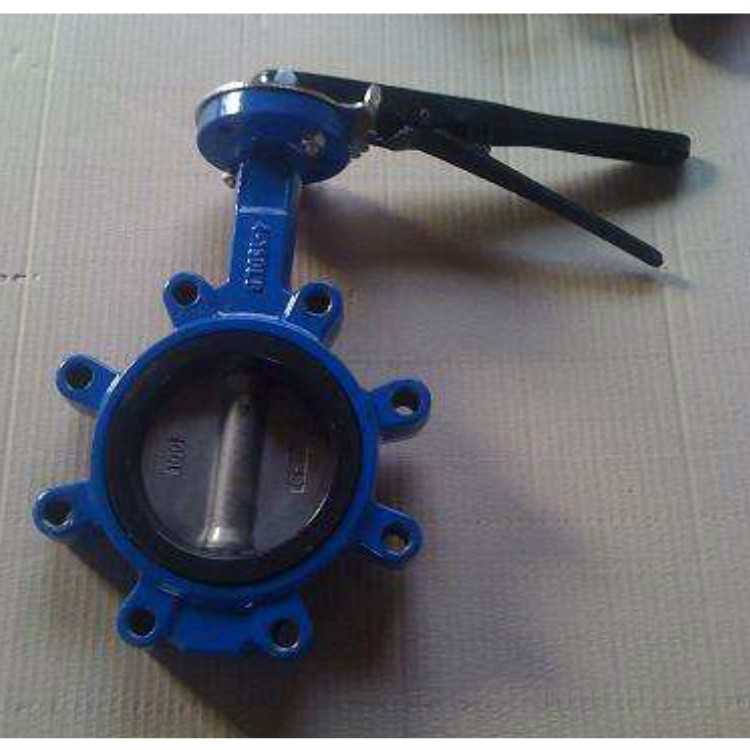

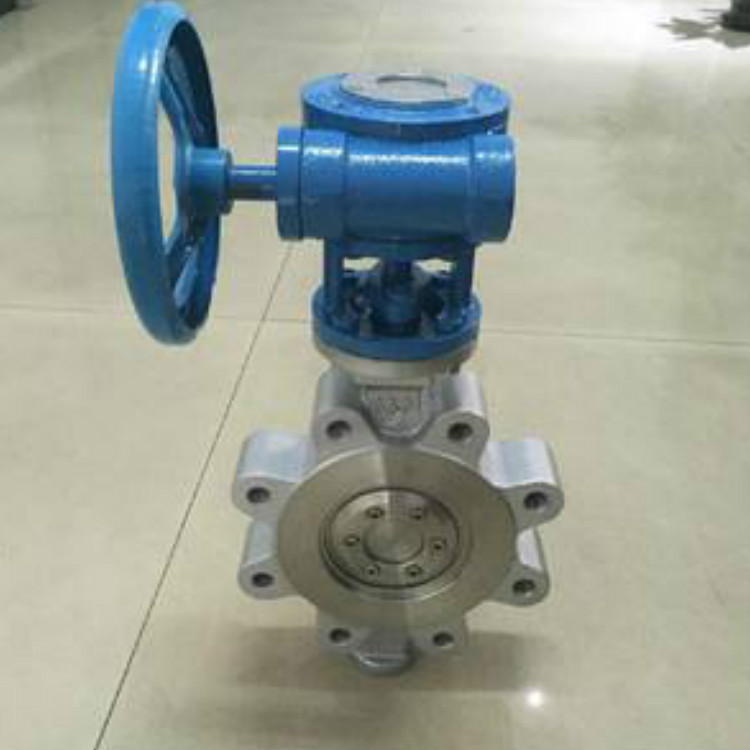

美標凸耳式蝶閥是我廠技術人員研制開發的新一代高性能產品,其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵冶金、石油、化工、電力等工業管道上作截?cái)嗷蛘{(diào)節介質流量用。美標蝶閥采用三維偏心斜錐形閥座密封副,蝶板密封采用新型金屬片與彈性材料層疊而成,嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封,所以密封面摩擦阻力小,關閉是具有越關越緊功能,這樣密封性能可靠,開啟確保密封面完全脫離接觸,保證了密封面不受損傷。美標蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點,且在高曙下能正常使用,克服了其它類型閥門在高溫下使用時因熱膨脹而容易泄漏的缺點。
美標凸耳式蝶閥【產品特點】:
1、閥座與蝶板幾乎無磨損,具有越關越緊的密封功能。
2、蝶板密封面采用堆焊鈷基硬質合金,密封面耐沖刷磨損,使用壽命長。
3、適用于熱力管道的關斷及流量控制,具有優良的耐熱性和雙向密封性能。
4、采用軸向定位裝置不發生軸向蝶板竄動而引起上下密封面部分壓傷,磨損泄漏。
5、閥座密封圈在溫度循環狀態下保持關閉性能,閥體收縮不傳向閥座,不使閥門出現阻滯。
各零部件材質:
閥體:WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)
蝶板:WCB堆焊、2Cr13、ZG1Cr5Mo、ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)
壓圈:WCB、ZG1Cr5Mo、ZG1CrNi9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)
閥桿:2Cr13、ZG1Cr2Mo1V、1Cr18Ni9Ti、0Cr19Ni9、0Cr19Ni9、1Cr18NiMo2Ti、0Cr17Ni12Mo2、00Cr19Ni14Mo2
閥座:0Cr19Ni9、00Cr19Ni11、00Cr19Ni9、0Cr17Ni12Mo2、00Cr17Ni12Mo2、00Cr19Ni14Mo2
美標凸耳式蝶閥采用標準:
設計制造:API609、MSSSP-67、MSSSP-68
檢驗和試驗:API598
法蘭連接:ASMEB16.5(NPS≤24)、ASMEB16.47B系列
對焊端:ASMEB16.25
結構長度:API609
溫壓等級:ASMEB16.34
美標凸耳式蝶閥特點及用途:
美標凸耳式蝶閥,三偏心金屬密封蝶閥系列是我公司主要產品,大量使用在冶金、輕工、電力、石油化工、煤氣水道等領域。
美標凸耳式蝶閥的密封原理:
三偏心蝶閥具有雙向無氣泡緊密壯關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸,因此不會產生摩擦或磨損,并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能,確保密封接觸的均勻一致。
美標凸耳式蝶閥的主要結構特征為對夾式和法蘭式三偏心結構,而815、830L系列蝶閥的主要結構特征為閥體周邊帶凸耳且設計成帶螺孔單法蘭結構。815、830系列蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑,給合排水等管道上。其特點:由于采用的是三偏心結構,密閉性能可靠,確保開啟時蝶板不接觸密封座,消除了密封座不均勻負載,延長了使用壽命,確??煽康拿芊庑阅?,具有耐溫、耐磨損、耐腐蝕等優點。
公稱通徑DN | 結構長度(標準值) | 外形尺寸(參考值) | 連接尺寸(標準值) | 參考重量 |
L | L1 | H | H0 | D | D1 | D2 | M | Z.d |
英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 |
2” | 50 | 1.69 | 43 | 4.25 | 108 | 4.33 | 110 | 13.58 | 345 | 6.00 | 152 | 4.75 | 120.5 | 3.62 | 92 | M18 | 4-19 | 9 | 20 |
21/2″ | 65 | 1.69 | 46 | 4.40 | 112 | 4.64 | 118 | 14.25 | 362 | 7.00 | 178 | 5.49 | 139.5 | 4.13 | 105 | M18 | 4-19 | 10 | 25 |
3″ | 80 | 1.94 | 48 | 4.50 | 114 | 4.92 | 125 | 14.96 | 380 | 8.50 | 190 | 6.00 | 152.5 | 5.00 | 127 | M18 | 4-19 | 11 | 29 |
4″ | 100 | 2.19 | 54 | 5.00 | 127 | 5.70 | 145 | 16.34 | 415 | 9.00 | 229 | 7.50 | 190.5 | 6.19 | 157 | M18 | 8-19 | 13 | 33 |
5″ | 125 | 2.50 | 55 | 5.50 | 140 | 6.50 | 165 | 17.91 | 455 | 10.00 | 254 | 8.50 | 216 | 7.32 | 186 | M20 | 8-22 | 16 | 38 |
6″ | 150 | 2.75 | 57 | 5.50 | 140 | 6.89 | 175 | 21.45 | 545 | 11.00 | 279 | 9.50 | 241.5 | 8.50 | 216 | M20 | 8-22 | 26 | 74 |
8″ | 200 | 2.81 | 64 | 5.90 | 150 | 8.26 | 210 | 24.21 | 645 | 13.50 | 343 | 11.75 | 298.5 | 10.62 | 270 | M20 | 8-22 | 34 | 86 |
10″ | 250 | 3.00 | 71 | 6.30 | 160 | 9.84 | 250 | 27.36 | 695 | 16.00 | 406 | 14.25 | 362 | 12.75 | 324 | M22 | 12-25 | 51 | 142 |
12″ | 300 | 3.18 | 81 | 7.00 | 178 | 11.24 | 285 | 32.78 | 830 | 19.00 | 483 | 17.00 | 432 | 15.00 | 381 | M22 | 12-25 | 72 | 167 |
14″ | 350 | 3.63 | 92 | 7.50 | 190 | 12.60 | 320 | 35.43 | 900 | 21.00 | 533 | 18.75 | 476 | 16.25 | 413 | M27 | 12-29 | 106 | 218 |
16″ | 400 | 4.00 | 102 | 8.50 | 216 | 13.98 | 355 | 38.58 | 980 | 23.50 | 597 | 21.25 | 540 | 18.50 | 470 | M27 | 16-29 | 133 | 275 |
18″ | 450 | 4.50 | 114 | 8.74 | 222 | 14.96 | 380 | 40.55 | 1030 | 25.00 | 635 | 22.75 | 578 | 21.00 | 533 | M30 | 16-32 | 176 | 315 |
20″ | 500 | 5.00 | 127 | 9.00 | 229 | 16.34 | 415 | 43.70 | 1110 | 27.50 | 699 | 25.00 | 635 | 23.00 | 584 | M30 | 20-32 | 190 | 395 |
2″ | 600 | 6.06 | 154 | 10.50 | 267 | 18.70 | 475 | 51.37 | 1305 | 32.00 | 813 | 29.50 | 749.5 | 27.25 | 692 | M33 | 20-35 | 394 | 580 |
30″ | 750 | 6.50 | 165 | 11.50 | 292 | 22.38 | 580 | 60.03 | 1525 | 38.75 | 985 | 36.00 | 914 | 33.75 | 857 | M33 | 28-35 | 476 | 717 |
32″ | 800 | 7.50 | 190 | 12.50 | 318 | 24.80 | 630 | 62.40 | 1585 | 41.75 | 1060 | 38.50 | 978 | 36.00 | 914 | M39 | 28-41 | 618 | 880 |
36″ | 900 | 8.00 | 200 | 13.00 | 330 | 26.77 | 680 | 69.48 | 1765 | 46.00 | 1168 | 42.75 | 1085 | 40.25 | 1022 | M39 | 32-41 | 762 | 1042 |
