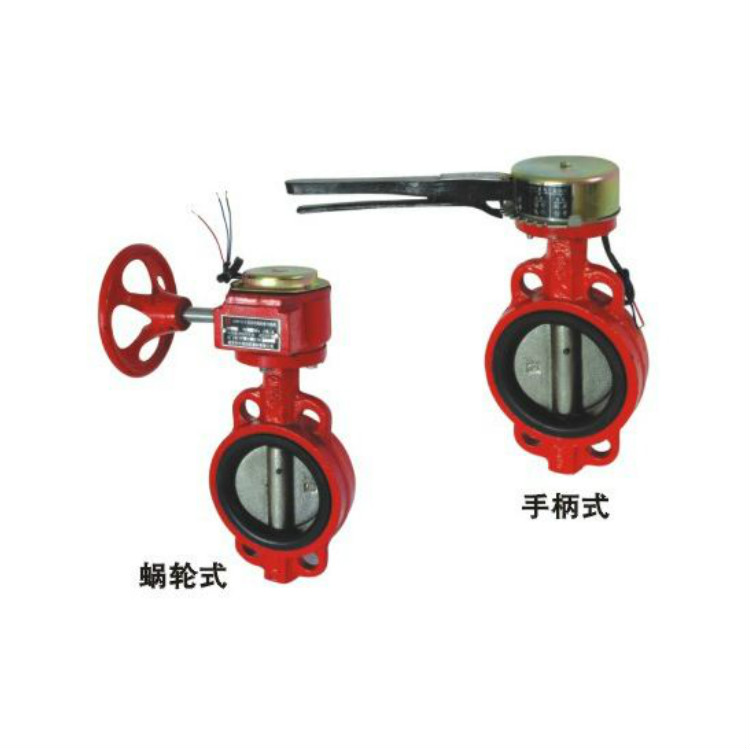

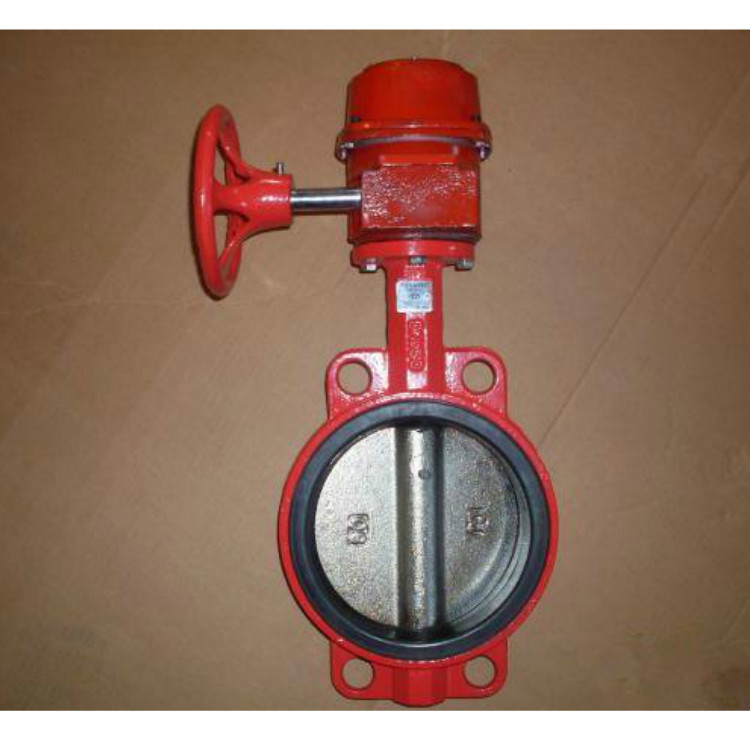

XD371X信號蝶閥


【產品用途】

XD371X信號蝶閥適用于消防系統中控制閥門,要求常開的場合,當閥門開或關到指定位置時,閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉,以防止閥門誤關閉而影響自動噴水滅火功能。

【結構示意圖】

信號蝶閥結構圖

圖中標注數字注釋:1表示閥體,2表示閥軸,3表示蝶板,4表示閥座,5表示填料,6表示襯套,7表示密封圈,8表示圓墊片,9表示對開環,10表示擋圈。

【性能參數】

信號蝶閥型號XD371X-10XD371X-16
工作壓力(MPa)1.01.6
適用溫度(℃)≤65℃
適用介質水等
材料閥體鑄鐵
蝶板球墨鑄鐵(表面尼龍覆層)
閥桿鉻不銹鋼
閥座丁晴橡膠
填料O形橡膠圈
【外形和連接尺寸】
XD371X-10信號蝶閥
通徑LDK

n-Фd

HH1WW1
5043165125

4-Ф18

8032026690
6546185145

4-Ф18

8933026690
8046200160

8-Ф18

9534026690
10052220180

8-Ф18

11436026690
12556250210

8-Ф18

12738026690
15056285240

8-Ф22

13939026690
20060340295

8-Ф22

17552512590
25068395350

12-Ф22

20355512590
30078445400

12-Ф22

24361019090
聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、xd371x信號蝶閥價格等詳情,請聯系我們,電話:021-56087919
