結構特點和用處

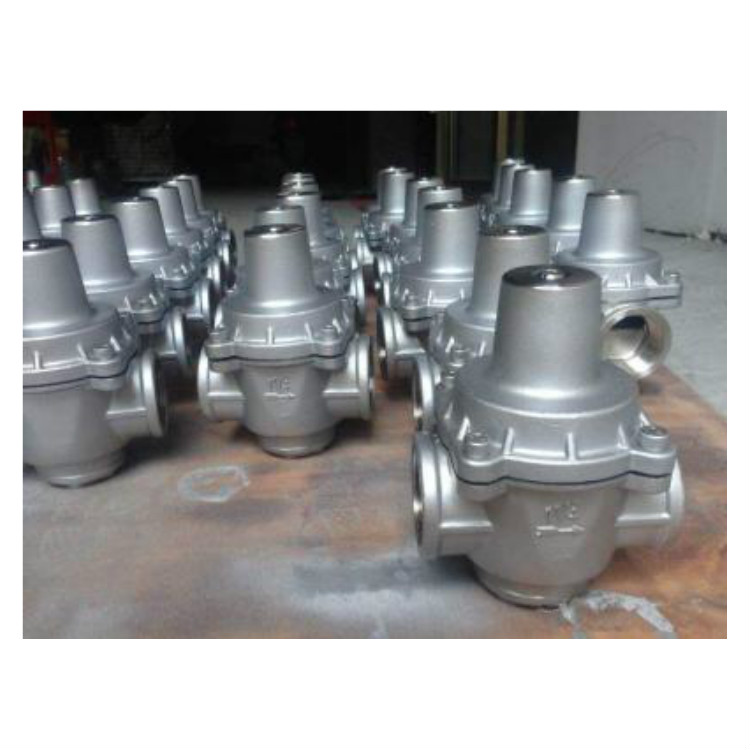

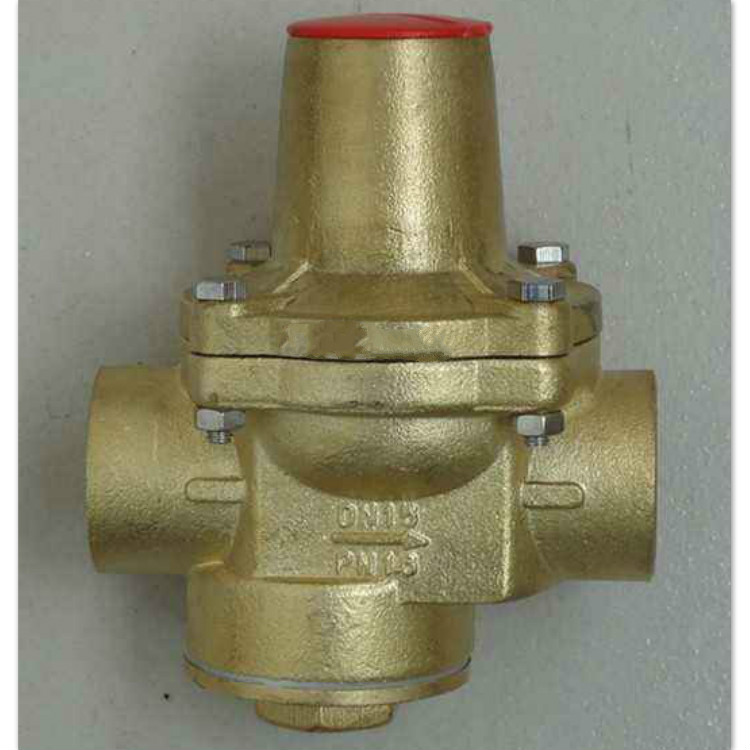

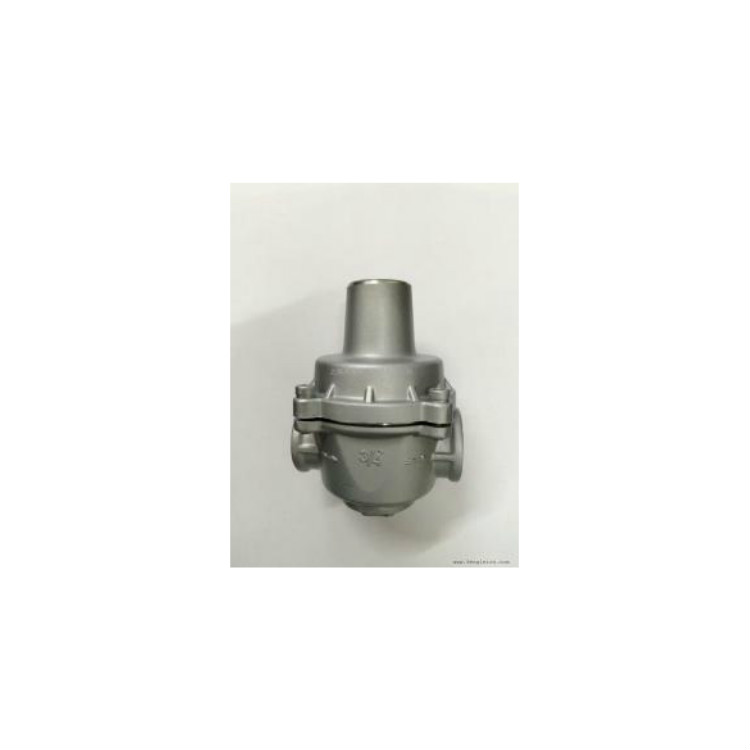

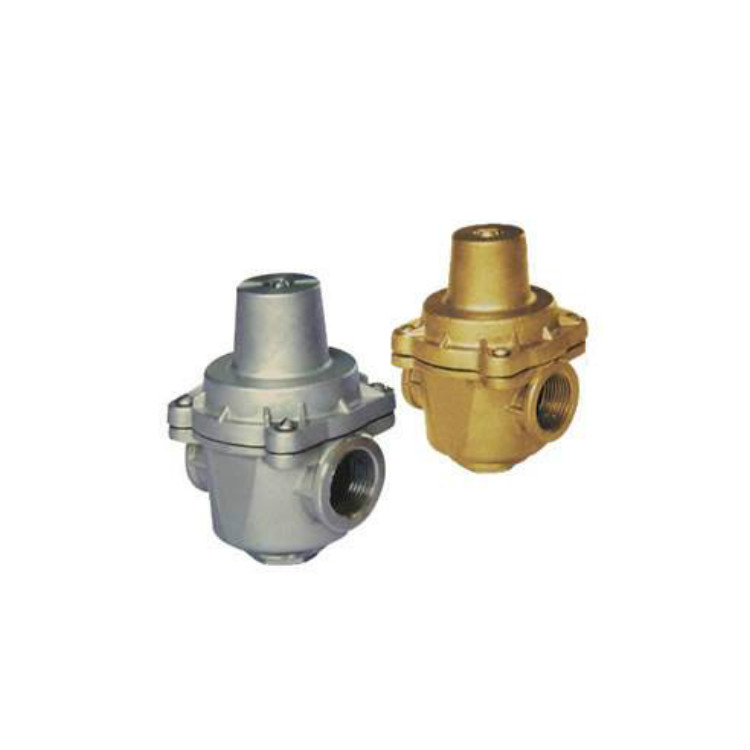

本系列減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 | | 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | | 密封試驗壓力(Mpa) | 1.0 | 1.6 | | 最高進口壓力(Mpa) | 1.0 | 1.6 | | 出口壓力范圍(Mpa) | 0.05-0.55 | 0.05-0.8 | | 壓力特性偏差(Mpa)△P2P | GB12244-1989 | | 流量特性偏差(Mpa)△P2G | GB12244-1989 | | 滲漏量 | 0 | | 工作溫度 | 0℃-80℃ |
主要零件材料 | 零件名稱 | 零件材料 | | 閥體 | 銅合金 | | 閥蓋 | 銅合金 | | 閥瓣 | 銅合金 | | O型圈 | 丁腈橡膠 | | 密封圈 | 丁腈橡膠 | 膜片
| 夾織物丁腈橡膠 | | 調節彈簧 | 60Si2Mn | | 調節螺栓 | 2Cr13 |
流量系數(Cv) | DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") | | Cv | 1 | 2 | 3 | 5 | 8 | 14 |
連接尺寸 | DN | G | L | H | H | | P2*≤0.55MPa | P2*≤0.8MPa | | 15(1/2") | G1/2" | 65 | 75 | 90 | 35 | | 20(3/4") | G3-4" | 75 | 85 | 100 | 35 | | 25(1") | G1" | 90 | 3 | 115 | 46 | | 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 | | 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 | | 50(2") | G2" | 140 | 175 | 195 | 75 |
|
