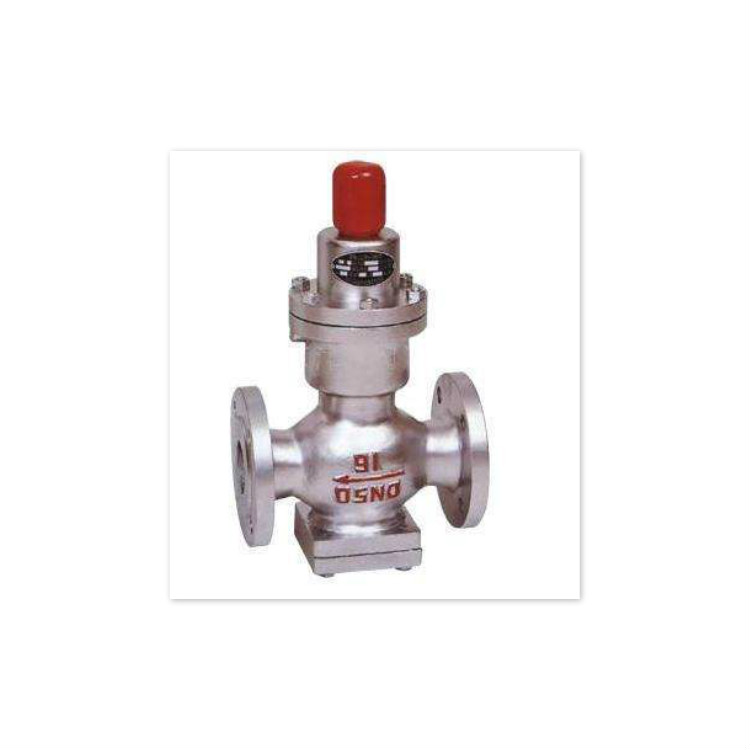

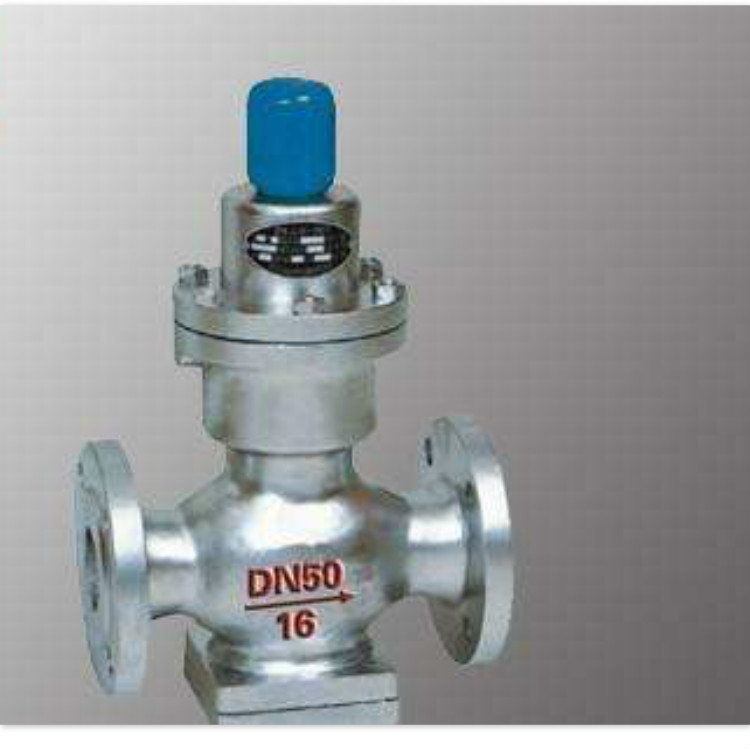

型號:Y44H 公稱通徑:DN20-50mm 壓力等級:PN1.0MPa 材質:碳鋼、不銹鋼 用途說明 本產品用于溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上,使通過閥體的介質壓力保持恒定,以適應工作需要。閥前進口壓力P1由1.0-0.1MPa,減壓閥后出口壓力P2為0.4-0.05MPa,閥前與閥后的壓力差不大于0.6MPa,也不應小于0.05MPa。

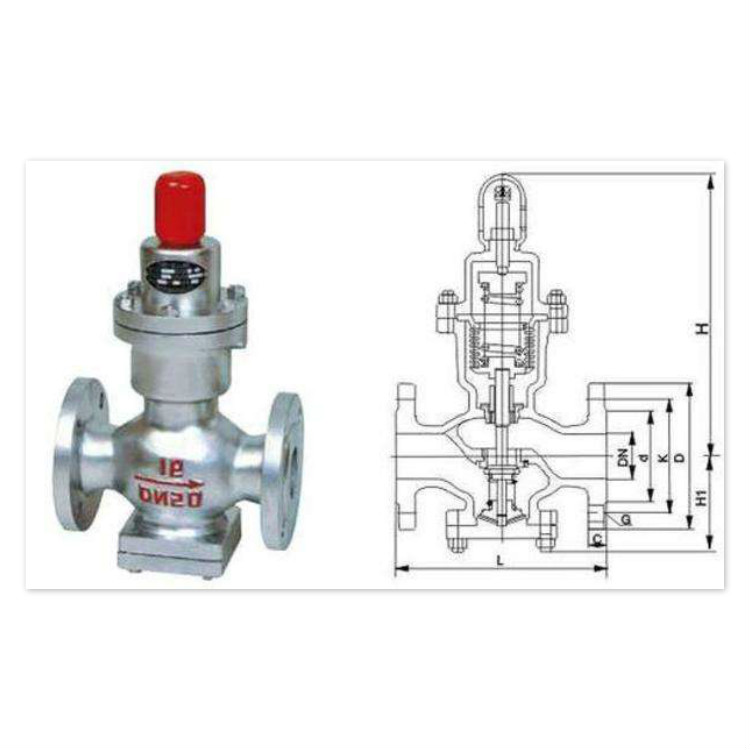

使用原理和結構說明 1.閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱,波紋管和彈簧因受介質壓力的擠壓而壓縮,閥瓣隨著閥桿位移,閥瓣產生對閥體密封圈的關閉,將閥前介質截止,不作閥后介質壓力的補充。當閥后的介質壓力降低,波紋管因受調節彈簧的徑項力,使波紋管疊紋變形,閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。 2.本閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成,體腔進口組裝有閥瓣、閥體密封圈和輔彈簧,輔彈簧是保持閥瓣和閥體密封圈自動的密封,出口體腔組裝彈性密封元件(波紋管)即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。 波紋管減壓閥主要外形尺寸和連接尺寸 公稱壓力PN(MPa) | 公稱通徑MPa(mm) | 尺寸mm | L | H | H1 |
| 20 | 140 | 87 | 293 | 25 | 160 | 87 | 293 | 32 | 180 | 92 | 293 | 40 | 200 | 100 | 303 | 50 | 230 | 106 | 308 | 65 | 260 | 123 | 310 | 80 | 310 | 140 | 380 | 100 | 350 | 150 | 400 |
|
